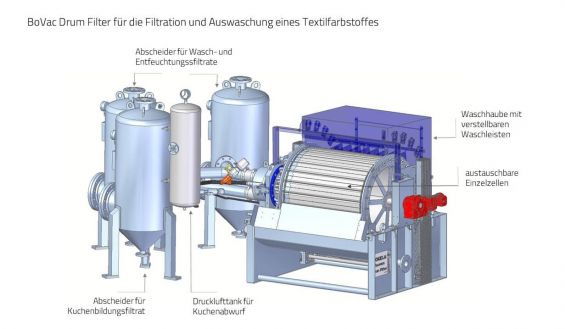

BoVac Drum Filter mit Waschhaube - Anlagendesign (Infografik)
Trommelfilter sind die älteste, vielseitigste und daher die am häufigsten verwendete Art unter den kontinuierlichen Drehfiltern. Mit der BoVac Drum Filterreihe hat BOKELA ein modernes Trommelfilter mit einem innovativen, unverwechselbaren Profil geschaffen. BoVac Drum Trommelfilter besitzen austauschbare Filterzellen. Sie ermöglichen einen Tuchwechsel in nur ca. 1–2 Stunden, ohne die Produktion zu stoppen. Dies verbessert die Arbeitssicherheit und maximiert die Produktion.
Das raffinierte Filterdesign dieser Vakuumfilter sorgt für exzellente Betriebsresultate. BoVac Drum Trommelfilter überzeugen auch in anspruchsvollen Anwendungen mit herausragenden Ergebnissen bei der Filtration, Waschung und Entfeuchtung. Sie begnügen sich dabei mit einem geringen Platzbedarf.
BoVac Drum Trommelfilter arbeiten vollautomatisch und zeichnen sich durch zuverlässiges Betriebsverhalten und eine einfache Wartung aus. Verschiedene Ausstattungsmöglichkeiten gestatten eine optimale Anpassung an individuelle Produkt- und Prozessbedingungen. BoVac Drum Trommelfilter sind auch bei hohen Temperaturen einsetzbar. Sie sind mit Filterflächen von 1 m² bis 9 m² verfügbar.
Anwendungen des BoVac Drum Trommelfilters:
BoVac Drum Trommelfilter zeichnen sich aus durch:
- Non-Stop Produktion durch einzigartig schnellen Tuchwechsel
- hervorragende Kuchenwäsche ohne Erhöhung der Restfeuchte
- individuelles Design für spezifische Produkt- und Prozessbedingungen
- hohe Verfügbarkeit und Flexibilität
- einfache Bedienung und einfache Wartung
Raffiniertes Design
Aufgrund des modularen Aufbaus können BoVac Drum Trommelfilter individuell an spezifische Produkt- und Prozesseigenschaften angepasst werden. Hauptziel ist es, überragende Leistung, beste Betriebseigenschaften und hohe Verfügbarkeit bzw. geringe Ausfallzeiten zu erreichen. Die Grundlage ist das gut berechnete Filterhydrauliksystem, das auf die Besonderheiten der Trennaufgabe abgestimmt ist und eine modular erweiterbare Filterausstattung.

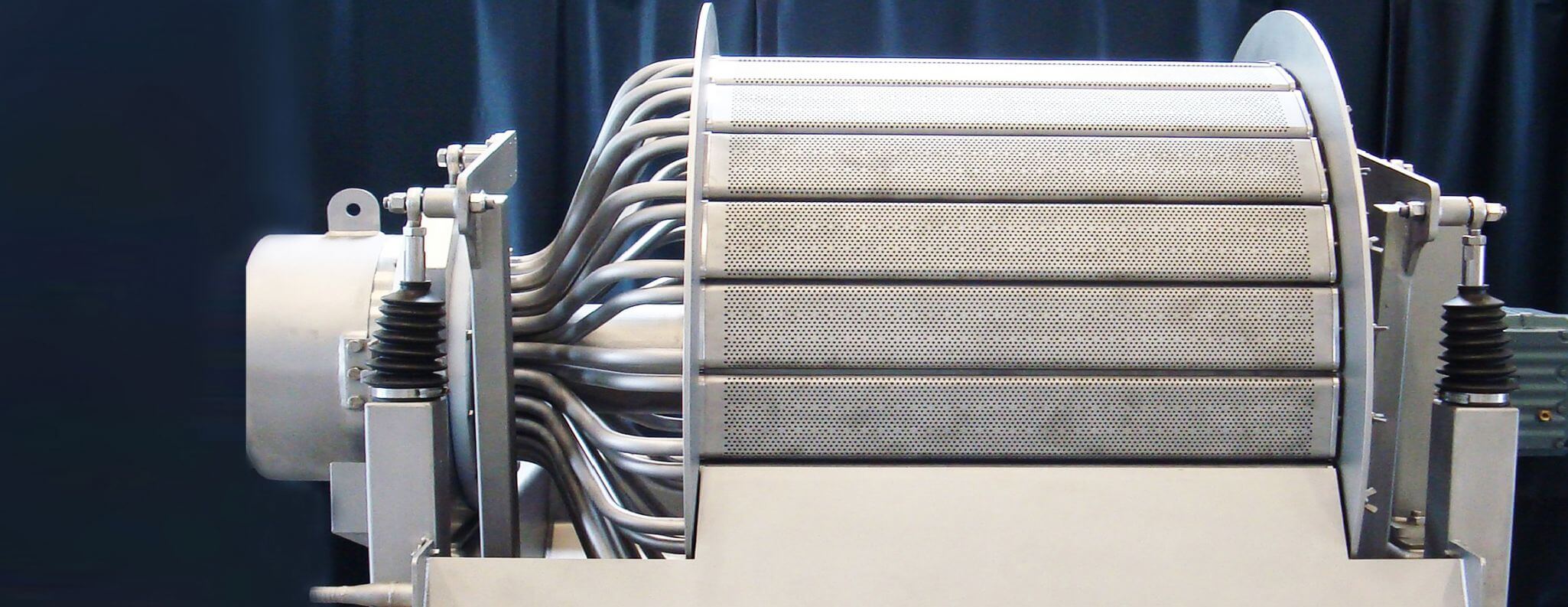

Die hydraulisch optimierte Gestaltung von Steuerkopf und Filterzellen mit Filtratrohren an der vor- und nachlaufenden Zellenkante garantieren eine schnelle Filtratabfuhr und eine vollständige Zellenentleerung. Dies sind die Voraussetzungen für hohe Filterdrehzahlen bzw. einen hohen Durchsatz und für eine effiziente Waschung des Filterkuchens mit exakter Trennung der einzelnen Filtratströme. Anzahl und Größe der Filterzellen ermöglichen die Bildung homogener Filterkuchen, die von der Waschflüssigkeit gleichmäßig durchströmt werden, was eine wichtige Voraussetzung für eine gute Kuchenwäsche darstellt.
Besondere Merkmale des BoVac Drum Filterdesigns:
- austauschbare Einzelzellen für schnellen Tuchwechsel
- vor- und nachlaufende Filtratrohre
- Steuerkopf mit Vor-Abscheidefunktion
- Kuchenabnahme durch Druckluftrückstoß
- große Prozesszonen für Kuchenbildung, -waschung und -entfeuchtung
- gekapselte Lager
- Wasserschmierung – d. h. keine Fett- oder Ölschmierung
- modular erweiterbare Ausstattung:
- Waschsystem für Kuchenwaschung
- Kapselung
- Ablufthaube
- CIP-System
Non-Stop Produktion durch schnellen Tuchwechsel
Die austauschbaren BoVac Drum Filterzellen ermöglichen es, jede Zelle einzeln auszutauschen. Das Filtertuch wird als Beutel hergestellt, für den verschiedene Arten von Filtermedien verfügbar sind. Dadurch kann ein zweiter Satz von Filterzellen vorbereitet werden, die bereits mit Filterbeuteln ausgerüstet sind.
Die Folgen:
- beispiellos einfacher und schneller Tuchwechsel in ca. 1–2 Stunden inklusive Abfahren, Reinigen und Neustart des Filters
- Filtertuchwechsel bei laufender Produktion
- verbesserte Arbeitssicherheit durch einfache und leichte Handgriffe
- bei Gewebeschaden können einzelne Zellen sofort getauscht werden d. h.
- kein Produktionsstopp
- kein Produktverlust
- keine Verschlechterung der Filtratqualität
Saubere Filterkuchen
Die Reinheit von Feststoffen und/oder Flüssigkeiten ist ein Qualitätsmerkmal, das in vielen Prozessen in der Chemie-, Pharma- und Lebensmittelindustrie von großer Bedeutung ist. BoVac Drum Trommelfilter werden deshalb häufig eingesetzt, wenn der Filterkuchen gewaschen werden muss, um saubere Feststoffe zu erhalten.
Das hydraulisch optimierte Filterdesign sorgt für die Bildung homogener Filterkuchen, die von der Waschflüssigkeit gleichmäßig durchströmt werden. Dies ist eine wichtige Voraussetzung für eine intensive Verdrängungswäsche des Kuchens. Die exakte Trennung von Kuchenbildungs-, Wasch- und Entfeuchtungsfiltrat ermöglicht eine effektive Gegenstromwäsche.
Durch die präzise Aufteilung der Prozesszonen wird der verfügbare Winkelbereich für die einzelnen Prozessschritte Kuchenbildung, Wäsche und Entfeuchtung optimal genutzt. Es werden Waschverhältnisse WV realisiert, die typischerweise im Bereich WV = 0,2 bis 2 [kg Waschwasser/kg Feststoffe] liegen.
Die Resultate sind:
- saubere Filterkuchen durch hohe Auswaschgrade in bis zu 3-stufiger Gegenstromwäsche
- geringer Waschmediumverbrauch
- Waschverhältnis WV: 0,2 bis 2 [kg Waschwasser/kg Feststoffe]
- scharfe Trennung und getrennte Abführung der einzelnen Filtratströme
Plug & Play
BoVac Drum Trommelfilter arbeiten vollautomatisch, als Plug & Play-Technologie lassen sie sich nahtlos in die Prozessautomatisierung einbinden:
- automatisierte An- und Abfahrvorgänge
- automatisierter Filterbetrieb
- automatisierte Reinigung (CIP)
- kürzeste Installations- und Inbetriebnahmezeiten (Plug & Play)
Einfache Bedienung & Einfache Wartung
BoVac Drum Trommelfilter sind einfach zu bedienen und besitzen Merkmale, die für eine einfache Wartung sorgen:
- einfache Demontage des Steuerkopfes
- Versorgung der Schmierstellen mit Wasser (keine Fett – oder Ölschmierung)
- Ausbau des Rührwerks ohne Demontage der Filtertrommel
- einzeln austauschbare Filterzellen.
Technische Daten
| Filtertyp [–] | XS1 | XS3 | S5 | M9 |
| Filterfläche [m²] | 1 | 3 | 5 | 9 |
| Trommeldurchmesser [m] | 0,9 | 0,9 | 1,4 | 1,9 |
| Trommellänge [m] | 0,375 | 1,0 | 1,2 | 1,6 |
| Anzahl Filterzellen [–] | 24 | 24 | 36 | 36 |
